Останкинская телевизионная башня, г. Москва

Состав работ:

Создание системы автоматического пожаротушения тонкораспыленной водой высокого давления EI-MIST® в рамках восстановления и реконструкции комплекса "Останкинская телевизионная башня". В сферу ответственности "Пламя Е1" входили: разработка рабочей документации, поставка оборудования, монтажные и пусконаладочные работы, подготовка системы к вводу в эксплуатацию.

Особенности объекта:

Останкинская телебашня представляет собой сложное инженерно-техническое сооружение, неоднородное по функциональному назначению и геометрии, распределению горючей нагрузки и возможных источников возгорания.

Построенная в 1967 году по проекту Н.В. Никитина в форме перевернутой лилии, башня является 8-м в мире по высоте свободно стоящим сооружением и предназначена для размещения передающих радиотелевизионных станций аппаратно-студийного комплекса Московского регионального центра филиала Федерального государственного унитарного предприятия "Российская телевизионная и радиовещательная сеть" (МРЦ ФГУП "РТРС").

Общая высота башни 541 м, состоит из железобетонной части высотой 385,5 м и стальной части длиной 154,6 м.

Масса башни вместе с фундаментом — 55 000 тонн.

Суммарный объём помещений и высотных обстроек — 70 000 м³.

Помещения и технологическое оборудование размещены по вертикальной оси от отметки -3,150 м до 476 м.

Решение:

Для защиты помещений объекта были выбраны внутренний противопожарный водопровод и автоматическая установка пожаротушения тонкораспыленной EI-MIST® производства фирмы "Eusebi Impianti", Италия. Для наиболее эффективного тушения и в соответствии с нормативными требованиями, установка была разделена в свою очередь на спринклерную и дренчерную. В качестве огнетушащего вещества выбрана тонкораспыленная вода, как эффективное и экономичное средство тушения пожаров класса А и Е (кабельные сооружения).

Состав системы:

Насосная установка

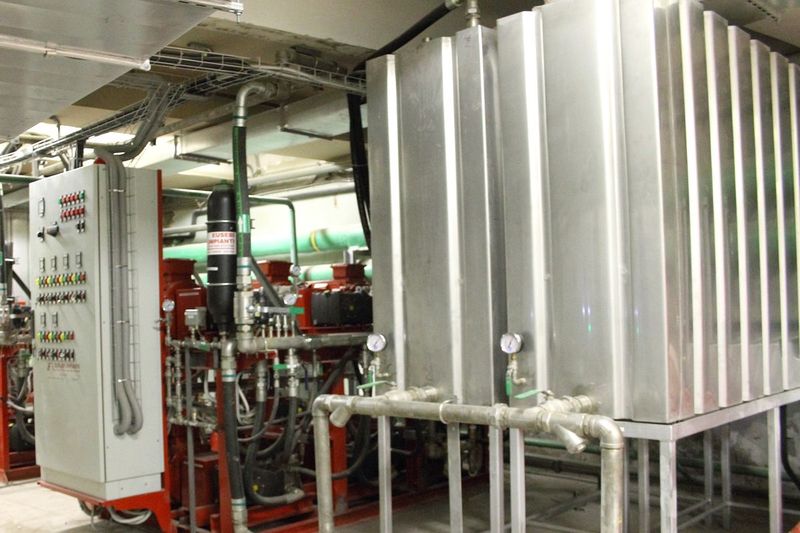

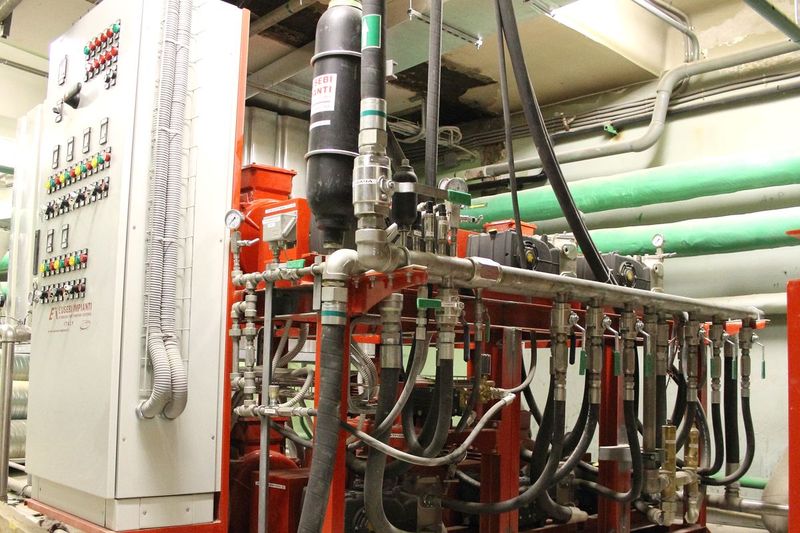

• Насосная станция, смонтированная на Останкинской телебашне, состоит из двух насосных установок, чтобы гарантировать максимальную степень защиты объекта.
• Каждая установка включает шесть поршневых насосов.
• Предусмотрено резервирование насоса-жокея вместе с обвязкой, сигнализаторами давления на случай ремонта или ТО основного.

Резервуары для хранения воды

• 4 резервуара из нержавеющей стали объемом 2000 л каждый;
• Данный объем воды (предусмотрен проектом) рассчитан на непрерывное тушение в течение 10 минут;
• Автоматическое пополнение резервуаров от существующей системы водоснабжения.

Узлы управления спринклерные / дренчерные

• Традиционного исполнения;
• Размещаются на площадках лестничных клеток в стволе башни.

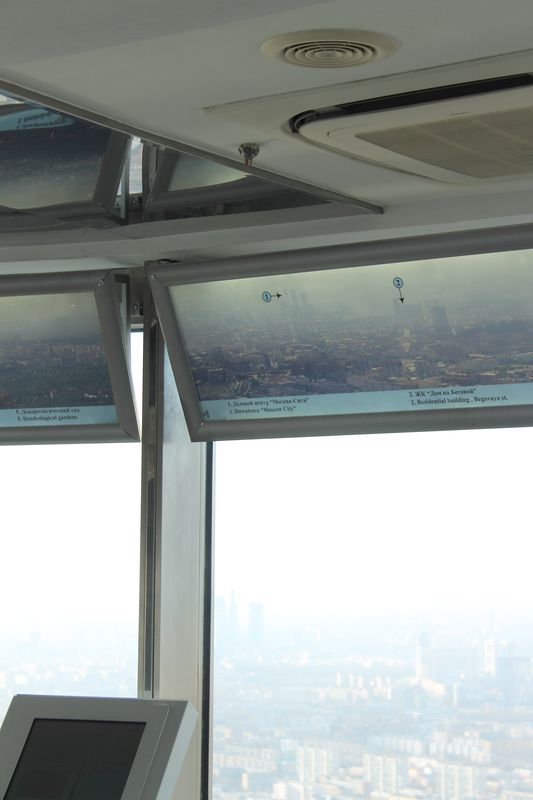

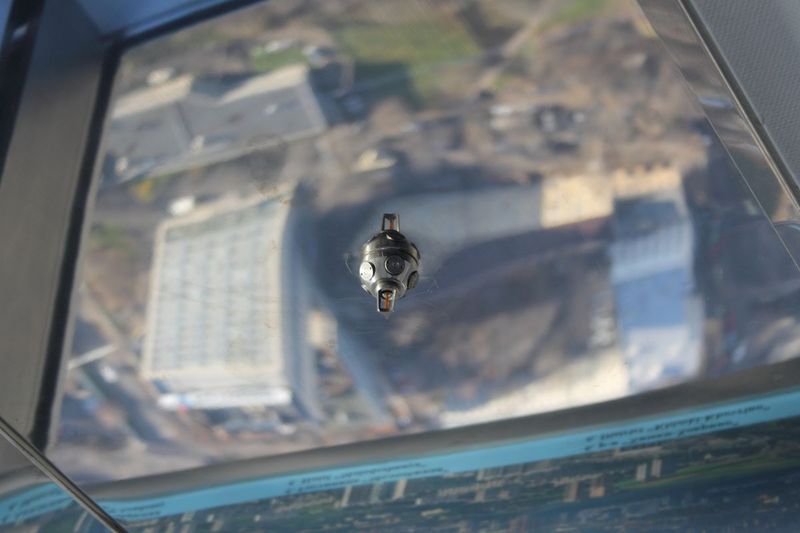

Спринклерная система EI-MIST® защищает помещения ресторана, смотровой площадки и служебные помещения, офисы и коридоры.

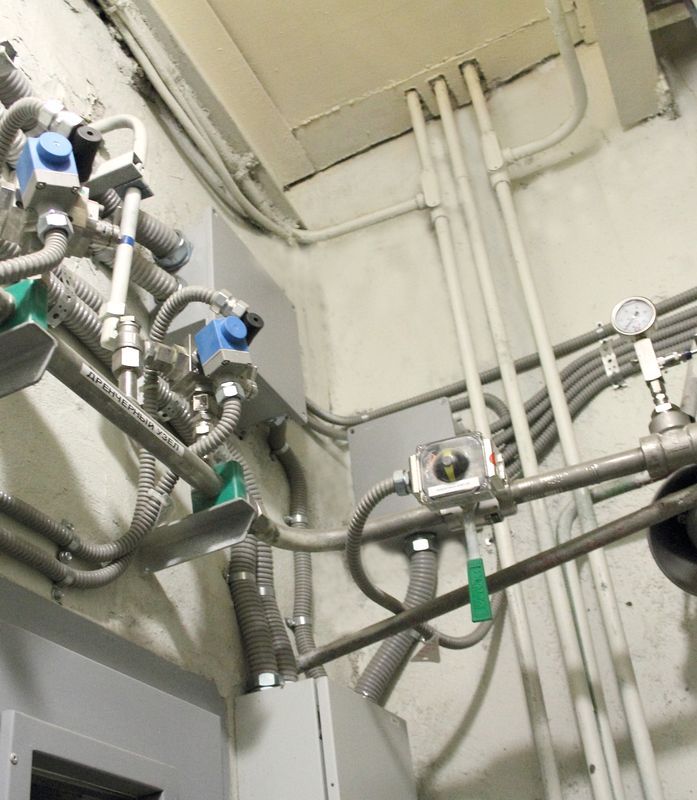

Дренчерной системой EI-MIST® оборудуются отсеки коммуникационных шахт: фидерной, силовой и связи с отметки -3,15 м до отметки 357,8 м.

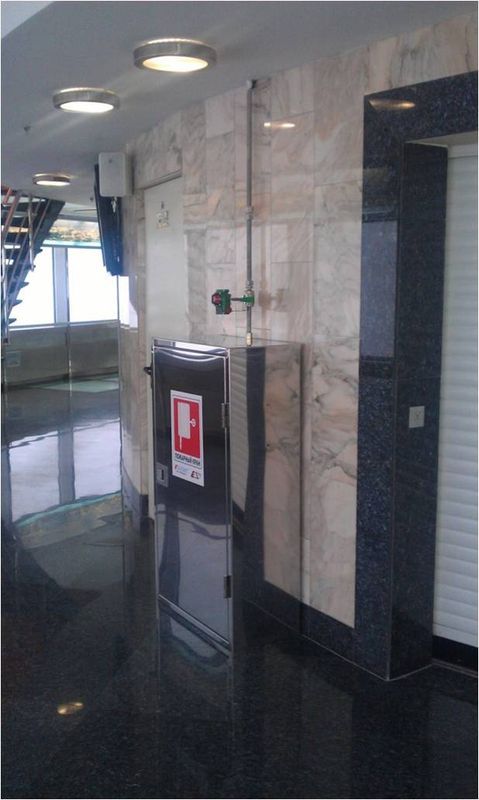

Все помещения башни оборудуются внутренним противопожарным водопроводом (ВПВ ТРВ), состоящим из ручных перекрывных стволов высокого давления.

Трубопроводы и соединительные устройства, выполненные из нержавеющей стали AISI 316.
